Настольно-сверлильный станок 2М112. По Эксплуатации станка. Паспорт и Руководство по Эксплуатации станка 2М112. Данное руководство по эксплуатации 'Настольно-сверлильный вертикальный станок 2М112' содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации настольно-сверлильного вертикального станка 2М112. Содержание данной документации: ТЕХНИЧЕСКОЕ ОПИСАНИЕ. Данное 'Руководство по эксплуатации. Сверлильный станок.

• Инструкция По Эксплуатации Сверлильного Станка 2м112 Заводы
• Инструкция По Эксплуатации Сверлильного Станка 2м112 Заводится
• Инструкция По Эксплуатации Сверлильного Станка 2м112 Заводе

Основные технические характеристики сверлильного настольного станка 2м112 Изготовитель - Кировский станкостроительный завод. Конус Морзе инструментальный укороченный Конус инструментальный - Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году. Конус Морзе подразделяется на восемь размеров - от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика. Для многих применений длина конуса Морзе оказалась избыточной. Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм. Российский стандарт на укороченные конуса.

Российский стандарт на сверлильные патроны. B7 - конус Морзе КМ0, D = 7,067 мм;.

B10 - конус Морзе КМ1, D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);.

B12 - конус Морзе КМ1, D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);. B16 - конус Морзе КМ2, D = 15,733 мм. Патрон 10-В16 (1÷10 мм), Патрон 13-В16 (1÷13 мм);. B18 - конус Морзе КМ2, D = 17,780 мм.

Патрон 16-В18 (3÷16 мм);. B22 - конус Морзе КМ3, D = 21,793 мм. Патрон 20-В22 (5÷20 мм);. B24 - конус Морзе КМ3, D = 23,825 мм;. B32 - конус Морзе КМ4, D = 31,267 мм;. B45 - конус Морзе КМ5, D = 44,399 мм.

Где D - диаметр конуса в основной плоскости. Отсчет глубины сверления производится по плоской шкале или упору. Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания. Использование тумбы для установки станка дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров. Сверлильный станок 2М112 позволяет выполнять следующие операции:.

сверление. зенкерование. развертывание. рассверливание. нарезание резьб Сверлильный станок 2М112 может комплектоваться дополнительными принадлежностями, позволяющими расширить его возможности:.

Тиски - незаменимы при сложных видах обработки, например, небольших деталей или сверления под углом. Крестовый стол - незаменим для точного координатного сверления или легкого фрезерования. Револьверная головка. Узел охлаждения - незаменим при длительном сверлении. Аналоги настольного сверлильного станка 2М112 ЕНС12 - Ø12 - Ейский станкостроительный завод ЕСЗ, г. Ейск ОД71 - Ø12 - Оренбургский станкозавод, г.

Оренбург НС-12А - Ø12 - Вильнюсский станкостроительный завод 'Жальгирис' НС-12Б, НС-12-М - Ø12 - Барнаульский станкостроительный завод ШУНСС-12 - Ø12 - Мукачевский станкостроительный завод,. Кольчино ГС2112 - Ø12 - Гомельский завод станочных узлов ЗИМ1330.00.00.001 - Ø12 - Завод им.Масленникова, ЗИМ-Станкостроитель, г. Самара МП8-1655 - Ø12 - СтанкоСтроительный завод им. Минск БС-01 - Ø12 - Беверс, г. Бердичев ВС3-5016 - Ø12 - Воронежский станкозавод Р175М - Ø12 - Чистопольский завод АвтоСпецОборудование, г.

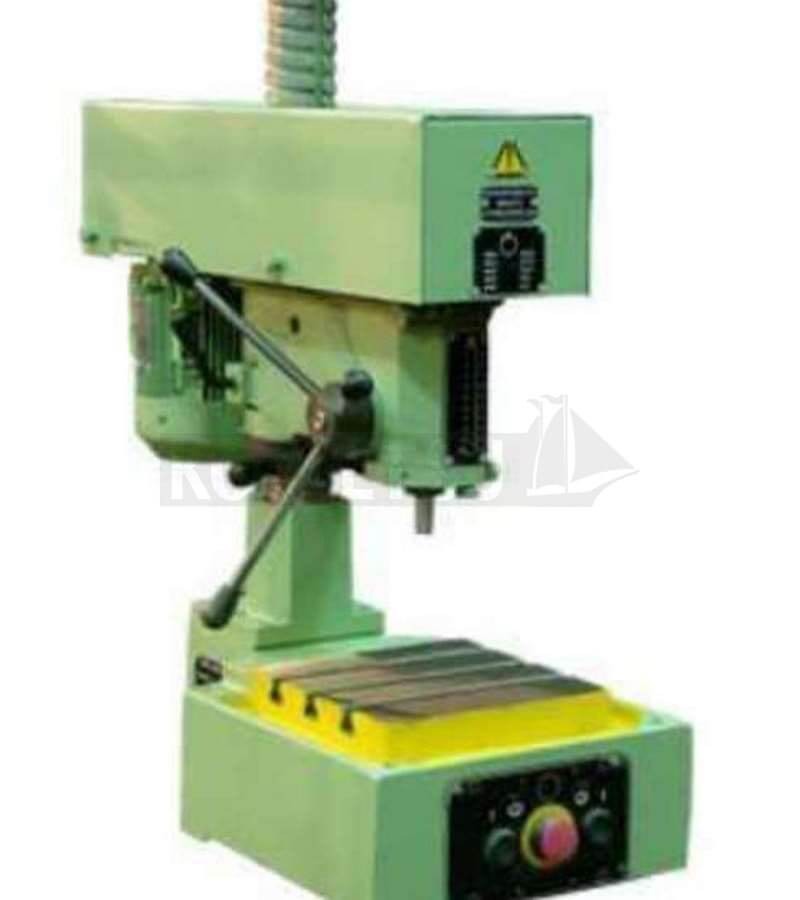

Общий вид настольно-сверлильного станка 2М112 Высокая надежность станка и хорошие технические характеристики обеспечиваются крайне простой конструкцией. В конструкции применено всего 6 подшипников, а шкивы для смены числа оборотов, хоть и громоздки и неудобны, позволили исключить удобную, но не надежную шестеренчатую коробку переключения оборотов. Подшипники станка 2М112 установлены в узле, в котором находится шпиндель, который иначе именуют пиноль, и благодаря которому осуществляется вертикальное перемещение инструмента.

Еще один подшипник находится в узле подъема шпиндельной бабки. Малое количество смазываемых узлов облегчает обслуживание настольно-сверлильного станка 2М112.

Ввиду простоты, надежности и низкой стоимости станок хорошо зарекомендовал себя в учебных мастерских. Технические характеристики станка 2М112 Расшифровка названия станка следующая. Первая цифра 2 обозначает, что рассматриваемое оборудование относится к сверлильному, а буква М означает, что базовая модель (её условное обозначение 2112) подвергалась модернизации.

Первая из единичек в обозначении указывает тип агрегата, а две последние цифры – наибольший размер круглого в плане отверстия, которое можно получить на данном оборудовании. Настольно-сверлильный станок 2М112 имеет технические характеристики, свойственные всем устройствам сверлильных станков подобного класса. Таким образом, универсальный настольный вертикально сверлильный станок модели 2М112 может работать с отверстиями не более 12 мм в диаметре, причём материалом условной заготовки считается некаленая сталь 45 (для менее прочных материалов, например, алюминия, допускается и больше). Основные технические характеристики:.

Инструкция По Эксплуатации Сверлильного Станка 2м112 Заводы

Вылет шпинделя – 0,19 м. Номер применённого конуса Морзе – В18. Вертикальное перемещение патрона со рабочим инструментом – 100 мм. Диапазон регулировки просвета между нижним торцом шпинделя и верхней кромки пазов на столе – 50400 мм.

Стол – координатный, рабочие размеры 200×250 мм (производятся варианты и с увеличенным по ширине столом). Количество скоростей вращения шпинделя (изменяется ступенчато) – 5, от 450 до 4500 мин -1. Привод – электрический: мощность двигателя – 550 Вт, питающее напряжение 3 фазы 380 В. Габаритные размеры сверлильного станка 2М112 (длина×ширина×высота) – 770×370×950 мм. Вес – 120 кг.

Кинематическая схема настольно-сверлильного станка 2М112 Советские станки, изготавливаемые как на заводе Комунарас, так и на производстве в г. Киров — рассчитывались на точность операции сверления Н (обычную) по ГОСТ 8-82. Кроме сверления, назначение оборудования заключается в том, чтобы производить нарезание резьбы.

Инструкция По Эксплуатации Сверлильного Станка 2м112 Заводится

Для этого конструкция предусматривает вертикальный специальный резьбонарезной патрон. Устройство сверлильного станка 2М112 Кинематическая схема и общий вид включают в себя следующие элементы. Рабочий стол настольно-сверлильного станка 2М112 Ременная передача настольно-сверлильного станка 2М112 Перед пуском двигателя обрабатываемая деталь закрепляется зажимами, находящимися в Т-образных пазах, которые имеет координатного стол 2М112. Производитель сверлильного станка 2М112 в качестве дополнительного оборудования предлагает тиски, которые устанавливаются на станине в пазы координатного стола. Шпиндель проверяется на рабочую скорость вращения, которая зависит от твёрдости детали, после чего вручную устанавливаются вылет инструментальной головки и её положение относительно координатного стола. В патрон устанавливается сверло (или метчик) необходимого диаметра.

Ход (особенно, если он – большой) проверяется при неработающем приводе, после чего включается электродвигатель, и с деталью производится необходимая технологическая операция, сверление или нарезание резьбы. Конус Морзе позволяет быстро сменить патрон для сверлильного станка 2М112 на иной рабочий инструмент с аналогичным креплением.

Удобство работы повышается благодаря тому, что рабочий стол неподвижен, а вращается пиноль, а точнее весь шпиндельный узел вокруг неподвижной опоры. У станка 2М112 имеется подсветка, расположенная в шпиндельном узле. Производители сверлильного агрегата 2М112 предусматривает его обязательное защитное заземление при работе для повышения безопасности. Подробные указания по заземлению содержит паспорт агрегата.

Инструкция По Эксплуатации Сверлильного Станка 2м112 Заводе

Скачать паспорт (инструкцию по эксплуатации) настольно-сверлильного станка 2М112 Обслуживание Все работы по обслуживанию универсального настольно-сверлильного станка 2М112 заключаются в контроле натяжения ремня шкива и смазке отдельных узлов устройства. При нормальной нагрузке чаще всего (раз в 2 дня) смазку и очистку требует шпиндель (пиноль), особенно шлицевые поверхности. Раз в неделю смазывается поверхность вертикальной колонны и регулировочная гайка. Раз в полгода требует замены смазки подшипники шпинделя и колонки. При частой смене количества оборотов нуждается в смазке регулятор натяжения ремня и фиксатор защитного кожуха шпинделя. Подшипники смазываются консистентной смазкой типа ЦИАТИМ или Литол.
